產品概述

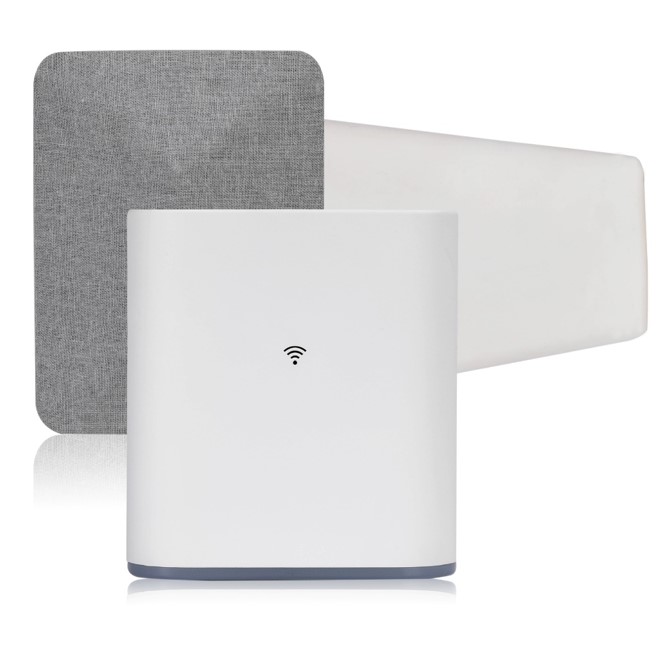

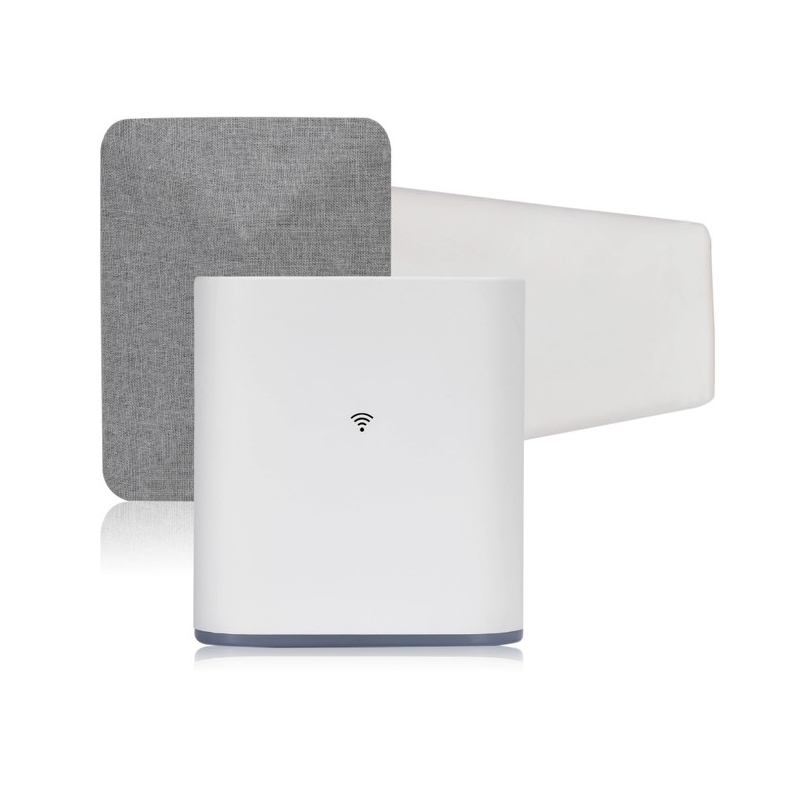

M2型高性能智能信號增強器，具有無線轉發，雙向放大移動上、下行鏈路信號；可以支持運營商5G/4G的基站FDD-LTE1800和TDD-NR 2600移動通信信號增強，是針對普通家庭、辦公室等場所的室內弱覆蓋設備，能提高整個覆蓋區域的網絡速度能力，為用戶提供提供穩定、可靠的信號，使用戶享受高質量的蜂窩語音業務和數據通信業務服務。
產品特點
智能微型寬帶直放站內部具備數字ALC功能，增益動態自動調節范圍超過20dB
系統將自動檢測輸入功率，自動調整系統的上下行增益，保證系統的性能和放大平衡
系統會自動檢測天線的隔離度，并自動控制設備降低增益，直到設備不產生放大自激為止，保護設備安全和網絡不受干擾
自動檢測設備的下行輸出功率，為良好的通話環境和覆蓋范圍提供了實時指示
自動檢測兩天線的隔離度，控制輸出功率的大小，保證對網絡無干擾噪聲帶入
APP管理，一切盡在掌握中
還支持APP云管理，可以通過手機APP管理設備
覆蓋面積
|
如果室外信號強度是 |
可覆蓋面積 |
|
●●●●●-89db以下 |
高達300平方米 |
|
5格信號 |
|
|
|
|
|
●●●●○-90 dB |
高達200.平方米 |
|
3-4格信號 |
|
|
|
|
|
●●○○○-100 dB |
高達100.平方米 |
|
1-2格信號 |
|
|
|
|
|
○○○○○ |
無法工作 |
|
沒有信號 |
|
特性參數
LTE1800特性參數見表1.
表1 LTE1800特性參數
|
項目 |
上行 |
下行 |
|
|
頻率范圍 |
1710MHz -1785MHz |
1805MHz -1880MHz |
|
|
工作帶寬 |
75MHz |
75MHz |
|
|
最大輸出功率 |
17±2dBm |
17±2dBm |
|
|
最大增益 |
60±3dB |
65±3dB |
|
|
自動電平控制(ALC) |
≧20dB |
≧20dB |
|
|
增益調節范圍 |
25dB |
25dB |
|
|
帶內波動 |
≦8dB |
≦8dB |
|
|
噪聲系數 |
≦8dB |
≦8dB |
|
|
駐波比 |
≦2.5 |
≦2.5 |
|
|
時延 |
≦1us |
≦1us |
|
|
雜散發射 |
9KHz~1GHz |
≦-36dBm/100KHz |
≦-36dBm/100KHz |
|
1GHz~12.75GHz |
≦-30dBm/1MHz |
≦-30dBm/1MHz |
|
|
EVM |
≦6% |
≦6% |
|
TDD-NR 2600特性參數見表2.
表2 TDD-NR 2600特性參數
|
項目 |
上行 |
下行 |
|
|
頻率范圍 |
2515-2675 |
||
|
工作帶寬 |
160 MHz |
||
|
最大輸出功率 |
17±2dBm |
17±2dBm |
|
|
最大增益 |
65±5dB |
70±5dB |
|
|
自動電平控制(ALC) |
≧20dB |
≧20dB |
|
|
增益調節范圍 |
25dB |
||
|
產品型號 |
描述 |
|
M2 |
智能信號增強器-M2-41 |
| 文件名稱: | 文件格式: | 文件大小: | 立即下載: |
|---|---|---|---|
| BR-Booster-1 | 345.08 KB |
